Roskilde Tekniske Skole
Teknisk skole med egen snedkerafdeling

Anlægsbeskrivelse

Kombineret spånudsugnings- og højvakuumsanlæg til de nye værkstedsfaciliteter hos Roskilde Tekniske Skole

Samlet kapacitet

50.000 m3/h

Opgave

Roskilde Tekniske Skole er i gang med at udvide deres faciliteter med nye lokaler til undervisning og værkstedsarbejde og havde i den forbindelse brug for en udsugningsløsning, der både kunne tage sig af spånudsugning fra træmaskinerne og højvakuumsudsugning til småmaskiner og rengøring.

Løsning

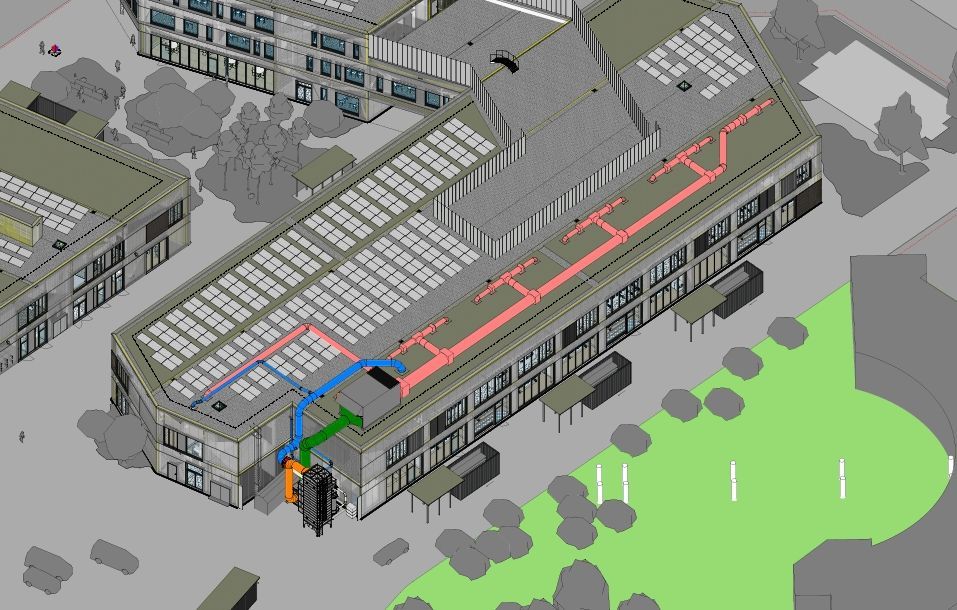

Når den nye bygning står færdig er vores løsning, at levere ét samlet procesudsugningsanlæg, som kombinerer spånudsugning til træbearbejdning med højvakuumsudsugning til småmaskiner og rengøring. På den måde kan skolen håndtere flere forskellige behov i samme løsning. Anlægget kommer til at fungere på tværs af flere værkstedzoner, hvor belastningen varierer alt efter, hvilke maskiner som er i brug. Kapaciteten på procesudsugningsanlægget er dimensioneret op til 50.000 m³/h med et driftpunkt på 43.000 m³/h. For at udnytte energien bedst muligt er anlægget udstyret med varmegenvinding via en krydsveksler, som genbruger varmen fra den udsugede luft.

Løsningen er relativt kompleks, fordi anlægget dækker mange separate zoner i værkstederne. Derfor har vi arbejdet grundigt med luftfordelingen, så hver zone får den nødvendige udsugning uden at påvirke de andre områder.

Resultatet er en løsning, der giver stabil udsugning i værkstederne, et godt indeklima for elever og undervisere – og en drift, der samtidig er energieffektiv.
